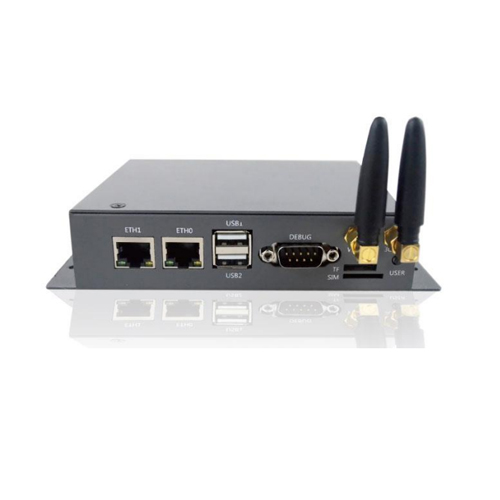

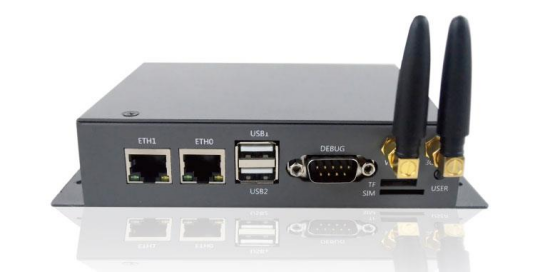

本設備CPU 采用成熟的高性能工業處理器，Ti AM3352處理器， ARM Cortex?-A8 主頻 800M。PCB設計充分考慮了電磁兼容性，為保證產品能達到工業設備需要的穩定性，整板設計，采用全工業布線，充分保證高速信號的完整性。采用高品質的PCB板材，使其具備優越的穩定 性。同時，批量全自動化機器貼片生產，有效的保證了產品質量的一致性。支持超寬壓 DC9~30V 輸入供電。電源輸入電路采用獨有的專用電路設計， 能抵抗 GB/T 17626.5-2008 標準中最高等級 4 級(4KV)8/20uS 的雷擊測試。多重電源保護， 抗靜電、 過流、防反接等保護能有效保證野外等惡劣環境下的可靠運行。 集成2個100M/10M高速自適應網卡，網卡采用雙級防雷防靜電保護，能抵抗2KV雷擊。 4路RS485電路采用全電氣隔離設計，RS485電路采用三級防雷防靜電保護，支持 GB/T17626.5-2008標準中10/700uS測試的最高等級4KV防護。 集成專用加密芯片，為用戶的應用程序提供專業的加密防護，同時每一個機器都有唯一不可篡改ID號，配合用戶的應用程序進行加密綁定后，可以有效防止用戶的應用程序被拷貝。 穩定的硬件設計能保證系統長時間正常運行，支持純硬件定時看門狗，適合無人值守7X24小 時運行的應用環境。 運行LINUX 2.6.39操作系統，性能穩定，裁剪性強。

真正工業級產品設計，穩定可靠；

采用工業級芯片，配備工業級 NANDFLASH、網絡管理、通信轉換等外圍芯片，能適應各種應用環境；

采用嵌入式 LINUX 操作系統，鎖定保護核心系統，避免意外及人為軟件故障；

用工業級 AC/DC 及 DC/DC 電源管理模塊，可支持主備電源無縫切換供電，增強產品使用可靠性。

可配置高速串行及網絡口，能滿足各種數據采集及遠傳需求；

支持多種接入方式，如 RS232/485、CAN、以太網、GPRS/WCDMA、4G 全網通等；

數據安全可靠，可統計運算，全面支持能耗管理應用；

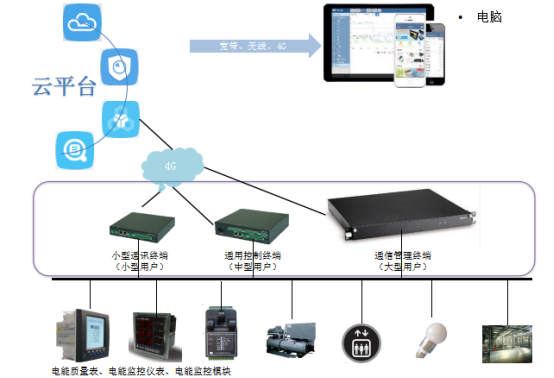

支持對數據文件的解析和處理，可對接上位機、小主站及遠程數據中心，支持多種方式的數據展示；

具備斷線緩存機制，保證數據的完整性。當與上位機的通信出現故障時，設備能將該段時間內的數據存儲到 FLASH 或 SD 卡上，通信恢復后再自動將存儲的數據補齊傳送給上位機；

采用多種技術來保證現場設備數據安全。設備通過寄存器訪問控制、測點讀寫權限設置、用戶身份認證等手段，對現場數據進行全方位的保護。

支持的通訊協議：IEC60870-5(IEC101、IEC102、IEC103、IEC104)、DLT645-1997、DLT645-2007、 CDT、DISA、MODBUS_RTU、MODBUS_TCP、MODBUS_ASSCI、IEC61850、綠建規范、能耗規范、各種直流屏模擬屏

采集數據點數：不做限制，根據CPU 的性能，一般遙測遙信遙脈遙控 5120 點

安裝尺寸圖

4.2. 接口詳細說明

本節將詳細介紹設備對外接口的定義與使用注意事項.

4.2.1電源接口

支持2種電源接口，一種為2PIN 5.08mm歐式端子。另外一種為標準DC座，尺寸 為5.5*2.1mm，兩種接口為并聯關系,用戶可以根據現場接線情況選擇使用電源接口。

電源輸入支持 DC9V～30V 寬壓輸入， 支持過流、抗雷保護，支持反接保護。

關于 Earth(安全地線)使用說明， 為獲得更好的防雷、 防靜電、 抗干擾的性能,在 條件允許的情況下 Earth 盡量可靠與大地進行連接， 對于使用 DC 座進行供電的用 戶， 可以通過金屬外殼固定螺絲與大地進行可靠連接。 Earth 不能可靠接地， 抗干擾性能會受到一定的限制。

4.2.2 DEBUG UART(調試接口)

為方便用戶調試，用戶用一根標準串口線把設備的DEBUG UART與電腦USB口連

接，即可方便的進行應用調試。

4.2.3 以太網接口

2個100M/10M自適應以太網卡，支持AUTO MDI/MDIX，網卡采用雙級防護，防護

等級如下:

a. 支持GB/T 17626.5-2008標準中10/700uS測試的3級2KV防護；

b. ±15kV Human Body Model；

c. ±15kV IEC1000-4-2 Air Discharge。

4.2.4 RS485/R232接口

對外總共有4個串口分別為COM1、COM2、COM3、COM4,為滿足不同用戶的應用需

求，4個端口對外都分別擴展出RS485和RS232 接口(每一個串口對外的RS485和R232都 采用復用設計)，RS485與RS232都采用全電氣隔離設計，隔離電壓達到2KV，并且RS485 接口采用多級防雷防靜電設計，非常適合對穩定性要求苛刻的工業與電力系統應用。

4.2.5 USB HOST接口

對外支持2個USB HOST，接口類型為立式USB A型標準USB座，用戶可以通過該USB 口進行USB外設的擴展(USB HOST支持自動更新文件系統)。

4.2.6 TF卡接口

對外支持1個TF卡接口，TF卡座為自彈式設計，用戶可以通過該卡座進行外置存

儲擴展(TF卡槽支持自動更新文件系統)。

2.2.7 指示燈

有2個指示燈，具體定義說明如下：

POWER-----電源指示燈，用于指示電源供電是否正常；

STATE-----系統可編程指示，用戶特定功能指示或者用戶自定義功能指示；

4.2.8 RTC后備電池

為保證系統斷電后， 系統時鐘可以正常計時。板載一個CR2032的紐扣電池，系

統斷電后，該電池可以保證系統時鐘運行時間達 3 年以上。但在惡劣條件下(如高溫、 高濕、高粉塵、低溫)，該值需要用戶重新進行評估。非操作期間RTC電流為≤5uA。內 部紐扣電池為可更換式設計，用戶如發現RTC電池電量偏低，可以自行更換電池，電池 規格為CR2032 3V紐扣電池。

4.2.9 全網通4G接口(選配)

板載可擴展全網通4G無線接口，方便無法布線的場合。
