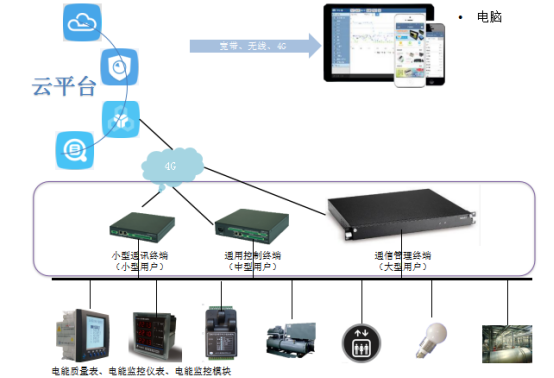

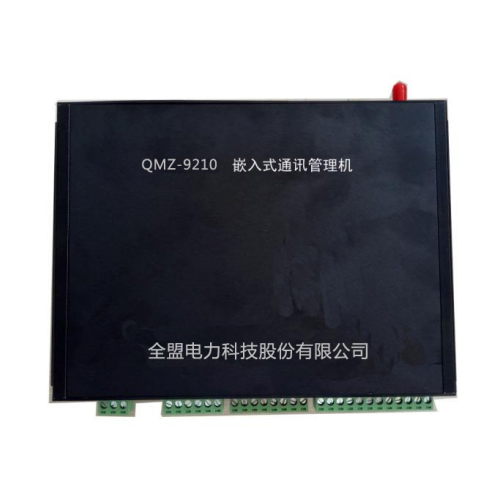

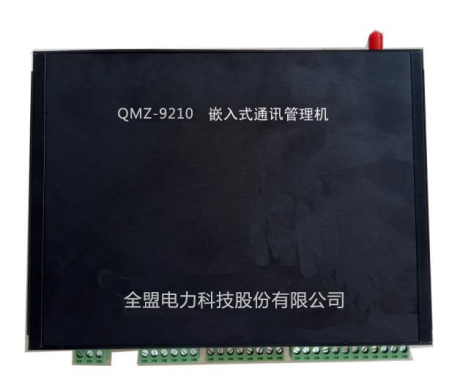

隨著物聯網技術的飛速發展，物聯網技術中一個重要的實現就是要將分布在各地的各類傳感器信號采集到的數據通過 Internet 網上傳至云端平臺，為了滿足這一需求，需要設計出一種既能作為無線傳感器網絡的協調器，又能實現遠程 GPRS 傳輸和網絡連接的網關設備。 針對以上需求，本裝置采用 STM32F417 作為主設備控制芯片，片上運行 μC/OS-II 實時系統作為設備管理系統，使用 uIP 作為 TCP/IP 網絡協議棧， 通過串口將采集來的數據上傳到嵌入式主設備,經網口、3G 無線（聯通 3G）、 WIFI 無線利用 Internet 網絡將采集到的各類傳感器信號實時傳輸至云端平 臺。手機智能終端及 PC 端安裝相應應用后，可以實時讀取云端服務器數據，并有相應分析，曲線、報表等。

五路遙信量采集(選配)

四路繼電器開出

無線遠程功能

四路標準RS-485通訊接口

通訊協議轉換上傳功能

無線wifi聯網功能

兩路100M以太網接口 (選配)

3G (選配)

開孔及安裝尺寸說明示意圖

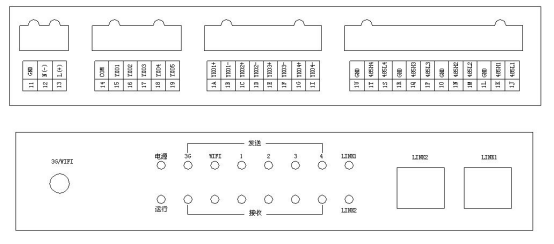

裝置端子接線圖及指示燈說明

1.端子11-13：為裝置的電源端子。裝置可采用AC/DC220V電源。

2.端子14-19：為裝置開入量端子。接入點為無源常開點。

3.端子1A-1I：為裝置開出量端子。輸出為無源接點。

4.端子1U-1J：為裝置四路485通訊接口。

5.電源指示燈:裝置上電后,此燈會長亮,綠色指示。

6.運行指示燈:裝置正常工作后,此燈會閃爍,綠色指示。

7.3G指示燈：選用3G模式后，裝置向服務器發送數據后，3G

發送和接收指示燈會循環閃爍指示,綠色指示。

8.wifi指示燈：選用wifi模式后，裝置向服務器發送數據后，wifi

發送和接收指示燈會循環閃爍指示,綠色指示。

9.串口1指示燈:對應串口接入Modbus設備后，正常工作后，對應接口

發送和接收指示燈會循環閃爍指示,綠色指示。串口2\3\4同理。

10.LINK1指示燈：網口1指示，選用以太網模式，裝置向服務器發送

數據后，此燈會閃爍，綠色指示。LINK2同理。
